Vermessung des jährlichen Abbauprozesses im Brehov-Steinbruch, Slowakei
Markscheiderische Dokumentation
Projekt:
Der Gegenstand der Verarbeitung war eine digitale grundlegende Karte des Steinbruchs, namentlich die Grundkarte für den Tagebau von Minerallager, Karte der Oberfläche, Profile und Schnitte sowie die Betriebskarte.
Der resultierende Kartenkomplex soll verwendet werden, um den tatsächlichen Zustand der Steinbruchwände im Brehov-Steinbruch zu einem bestimmten Datum festzulegen, den Abbauprozess gemäß der Entscheidung der Bergbaubehörde des Bezirks Košice zu vergleichen und zu steuern. Diese Entscheidung ermöglichte Bergbauaktivitäten im Steinbruch Brehov gemäß dem genehmigten Plan für den Aufschluss, die Vorbereitung und den Abbau der Lagerstätte des Bausteins Andesit im Bergbaugebiet "Brehov" in der Ostslowakei.
Technologie:
Erkundung, Untersuchung und Analyse des jeweiligen Gebiets, Nachuntersuchung des vorhandenen grafischen Teils der markscheiderischen Dokumentation, der Platzierung der Paßpunkte und eigener Vermessung des Steinbruchs mittels der Methode der Luftbildphotogrammetrie.
Messmethoden für die Datenerfassung für die Erstellung von grundlegender Bergbaukarte:
- GNSS RTK-Methode (Vermessung der Paßpunkte)
- Digitale Luftbildphotogrammetrie (durchgeführt gemäß dem ausgearbeiteten Plan des Bildfluges mit einem unbemannten Flugzeug)
Nach dem Erstellen einer dichten Punktwolke und eines 3D-Modells wurde die photogrammetrische Auswertung durchgeführt. Alle Eingabedaten aus geodätischen Messungen sowie der photogrammetrischen Auswertung wurden in 3D DGN-Dateien verarbeitet.
Produkte / Outputs:
- Technischer Bericht
- Grundlegende Karte des Steinbruchs - die Grundkarte für den Tagebau von Minerallager

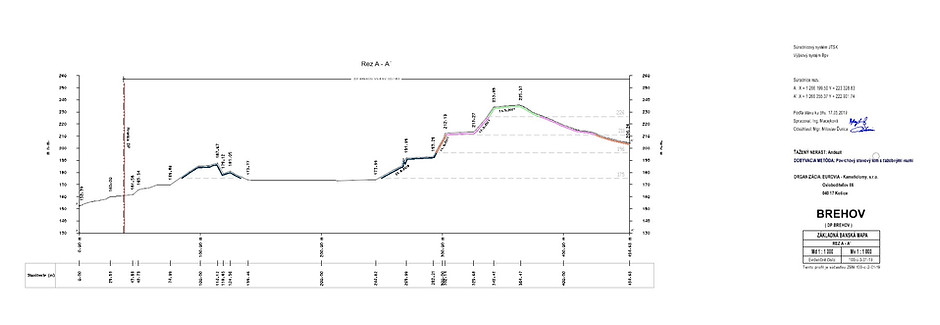

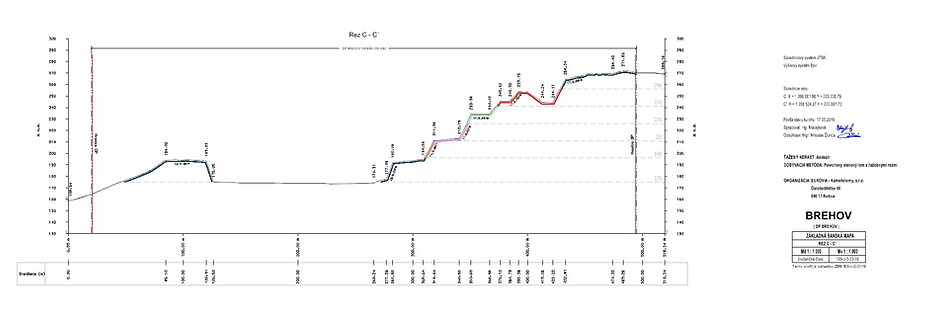

- Profile und Schnitte
- Karte der Oberfläche
- Betriebskarte
