Nationales Fußballstadion in Bratislava, Slowakei

Großstadion auf internationaler Ebene

Projekt:

- Dokumentation des As-built- Bauzustands - Vermessung und Überprüfungsanalyse der Schlüsselparameter

- Für den Kunden STRABAG Pozemné a inžinierske staviteľstvo GmbH.

- In Zusammenarbeit mit GEPOS, GmbH

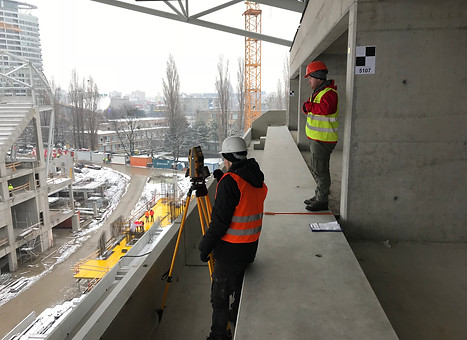

- Umfassendes terrestrisches Laserscanning




Technologie:

- Import von Rohdaten

- Registrierung auf der Basis von Paßpunkten

- Georeferenzierung der Punktwolke in einem verbindlichen lokalen Koordinatensystem für das Bauobjekt

- Punktwolkenklassifizierung (Trimble RealWorks 11.2)

- Segmentierung und Bereinigung der Punktwolke

- Generierung von Schnitten, Ansichten, Export von Punkten/Linien

- Erstellung der Zeichnungsdokumentation und Darstellung der Abweichungen vom Auslegungszustand (Bentley MicroStation Connect Edition)


Outputs:

- Grundrisse, die die Orientierung des Ist-Zustandes für separate Ausbaueinheiten innerhalb der einzelnen Bauabschnitte darstellen

- Grafischer und numerischer Vergleich von des Auslegungszustands und Realität

- Liste der Koordinaten und Genauigkeiten der Passpunkte nach STN 73 0202, STN 73 0280, STN73 0270, STN 013411
