Audit der Lagermenge von Schotterprodukten

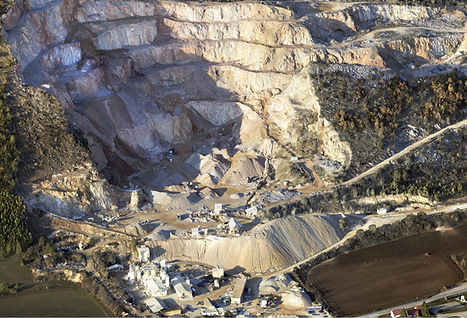

Vermessung der Lagermenge von Schotterprodukten im Hostovce-Steinbruch, Slowakei

Projekt:

- Durchführung von Messarbeiten im Steinbruch Hostovce in der Ostslowakei zur Berechnung und Überprüfung des Lagervolumens der Schotterprodukte der Fraktionen 0/2, 0/4, 0/22, 0/32, 0/63, 4/8, 8 / 11, 8/16, 8/32 und 10/32 auf der Grundlage der vom Kunden bereitgestellten Umrechnungskoeffizienten (Schüttgewichte) zur Bestimmung der Lagermengen einzelner Schotterprodukte.

-  Text- und Grafikteil

​


Technologie:

​- Luftbildbildaufnahme mit GSD = 0,02 m, zur Vermessung der Lagermenge von Schotterprodukten; Datenerfassung durch Luftaufnahmen mit einem unbemannten Flugzeug TOPCON Sirius Pro

- Photogrammetrisches Projekt - bei der Verarbeitung ein gemeinsam abgeglichener Bildverband, nachfolgende Vermessung der Paßpunkte auf einzelnen Bildern; weitere Bündelblockausgleichung des Bildblocks und Erstellung eines digitalen 3D-Oberflächenmodells (DOM) in Form eines TIN-Polygonnetzwerks unter Verwendung des digitalen Bildkorrelationsverfahrens

- Rauminhalt der Lagermengen, berechnet auf der Grundlage eines digitalen Modells der Oberfläche und unter dieser Oberfläche liegenden Ebenen einzelner Lagerplätze

Projekte/Outputs:

- Technischer Bericht

- Berechnungswerte von Lagervolumen und -menge

- Grafische Darstellung der Lagermengen
